FLUXOGRAMA E P&D

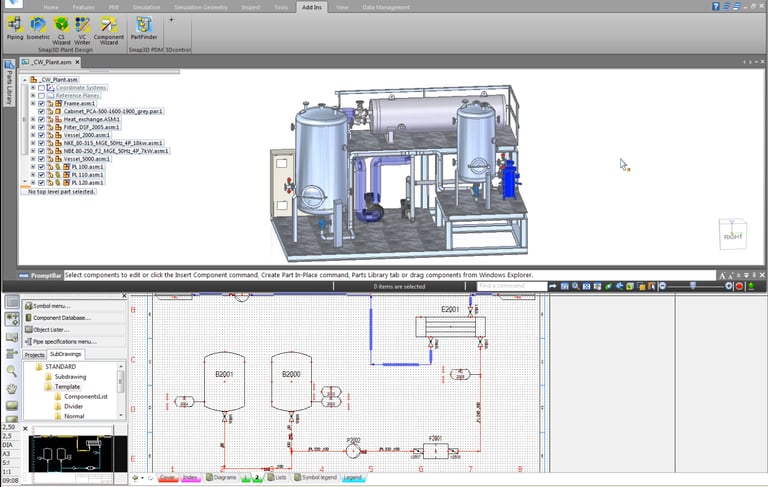

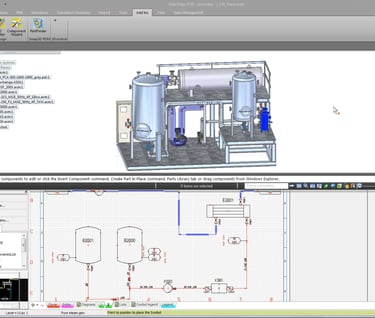

Um P&ID (Piping and Instrumentation Diagram) é um fluxograma utilizado em processos industriais que exibe as tubulações de determinado processos, juntamente com os equipamentos instalados, instrumentação da planta e descrição de todo detalhamento dos equipamentos utilizados.

A Normanha Service desenvolve em conformidade com a ISA P&IDs completos de processos contemplando os seguintes itens:

-Controle de entradas e saídas, intertravamentos;

-Entrada do sistema de controle de computador;

-Equipamentos mecânicos com nomes e números;

-Identificação de componentes e subsistemas;

-Instrumentação e denominações;

-Interfaces para a mudança de classe;

-Malhas de controle;

-Miscelâneas como orifícios de ventilação,instalações especiais, linhas de amostragem, redutores, increasers e swagers;

-Processo de tubulações, dimensões e identificação;

-Referências de Interligações;

-Sentidos de fluxo;

-Todas as válvulas e suas identificações;
